免费人成在线观看网爱品网国产精品Www夜色视频,，虐待人妻操久久久911亚洲精品不卡,，白拍偷自拍网亚洲一区在线观看视频,

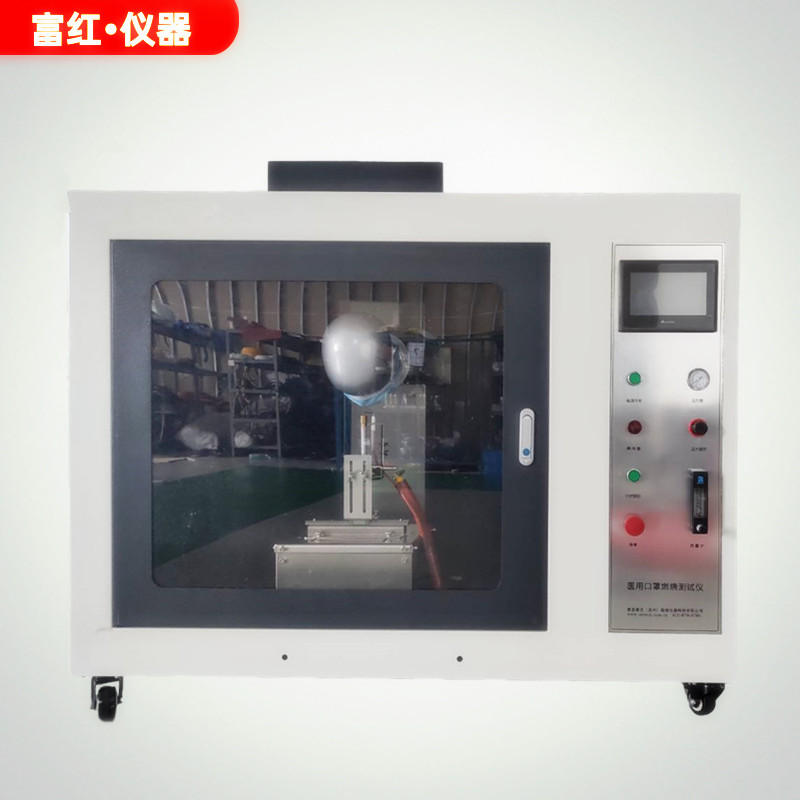

醫(yī)用口罩阻燃性能測試儀簡介

適用于口罩及所有防護口罩阻燃性能的測定。可供醫(yī)藥檢驗部門、檢測部門和科研單位使用。

1.1 測試原理

1、利用標準能量的熱源對口罩進行試驗，觀察口罩的燃燒行為。火源的能量通過測量火焰的高度和溫度來保證。

2、口罩或其他樣品通過火源的時間是標準規(guī)定的，通過控制面罩的移動速度來保證火源的作用時間。

3、樣品的燃燒行為由樣品的有焰燃燒和無焰燃燒來衡量。

1.2 測試標準

此款口罩阻燃性能測試儀符合但不于下列標準：

GB 19083-2010 防護口罩技術要求；

YY 0469-2011 外科口罩。

1.3 儀器的組成與使用

儀器結構示意圖如下圖所示：

1、防風板；
2、燃燒箱；
3、玻璃門；
4、金屬頭模；
5、焰高標尺桿；
6、焰高測量標尺；
7、緊定螺釘；
8、點火器；
9、殘渣容器；
10、電阻絲
11、頭模定位螺釘；
12、熱電偶；
13、壓力表；
14、控制箱
儀器控制面板如下圖：

電源：總電源的閉合和切斷；
點火：按下時，打開燃氣開關，同時加載電熱絲加熱電流。點燃火焰后松開，切斷電熱絲加熱電流；
火焰調(diào)節(jié)：調(diào)節(jié)燃氣的流量，調(diào)節(jié)火焰高度；
點火器始動、點火器返回：手動控制火焰的伸出和縮回，調(diào)節(jié)火焰后將火焰伸出到試驗位置。結束后按下“點火器返回”，火焰縮回至點火位置，并自動切斷燃氣氣源；
頭模始動、頭模返回：按下“頭模始動”頭模從其實位置（內(nèi)側）以固定速率轉動，觸動位置開關后停止。結束后按下“頭模返回”，頭�；謴椭脸霭l(fā)位置；
續(xù)燃停止：頭模轉動停止之后，“續(xù)燃時間”計時器自動計時，按下“續(xù)燃停止”計時結束，同時“陰燃時間”自動開始計時。按下本按鈕也可以強行切斷燃氣；
陰燃停止：停止“陰燃時間”計時；
清零：計時顯示的停止和清零；
火焰溫度：顯示火焰的溫度；
續(xù)燃時間、陰燃時間：顯示樣品續(xù)燃的時間和陰燃的時間。

•   插上儀器后蓋板的電源插座接通電源，將進氣口鏈接丙烷瓶上，打開氣瓶閥門接通燃氣源。
•   將燃燒試驗箱前門關好，并將“電源”開關置于“開”的位置，電源指示燈亮。
•   首先使金屬頭模鼻尖部分向下，將口罩帶在金屬頭模上，用手稍微用力掰動頭模，當頭模鼻尖部分剛好位于點火器正上方時，調(diào)整點火器頭的高度（順時針旋轉點火器頭降低，逆時針旋轉點火器頭升高）使點火器和頭模鼻尖處距離為20±2mm。
•   按動“點火器返回”按鈕使燃燒器恢復至點火位。
•   按動“頭模返回”按鈕讓頭�；謴椭疗鹗嘉弧０磩印扒辶恪辨I，儀器即恢復到初始狀態(tài)。
•   一直按住“點火”按鈕，調(diào)節(jié)丙烷中壓閥“壓力調(diào)節(jié)”旋鈕（按照旋鈕端部指示“+”方向旋轉為增加，“-”方向旋轉為減少來調(diào)節(jié)），使儀器箱頂部壓力表指針指在20kPa。
•   此時點火電阻絲已變紅，待點燃點火器后再松開“點火”按鈕。點火困難時，請調(diào)節(jié)“火焰調(diào)節(jié)”按鈕，順時針方向為減少可燃氣體流量，逆時針方向為增加可燃氣體流量。若因故未能點火成功，為防止燃氣繼續(xù)通入引起爆炸，按一下“續(xù)燃停止”進行斷氣，之后按一下“清零”恢復初始狀態(tài)。
•   打開燃燒試驗箱前門，用手將火焰高度尺（高40mm）置于火焰正前方，旋“火焰調(diào)節(jié)”旋鈕，調(diào)節(jié)火焰高度至40mm±2mm，待火焰穩(wěn)定后，移開火焰高度尺，此時觀察儀器面板上的“溫度顯示”是否穩(wěn)定在800±50℃，若不足可通過增加氣瓶減壓閥的進口壓力來調(diào)節(jié)，使火焰溫度穩(wěn)定在800±50℃。
•   按“點火器始動”按鈕，點火器移至點火位置，按動“頭模始動”按鈕，頭模開始轉動，頭模轉動到位后，點火器停氣并復位，“續(xù)燃時間”自動計時；續(xù)燃結束后，按“續(xù)燃停止”鍵；若無續(xù)燃，直接按“續(xù)燃停止”鍵，待陰燃結束，再按“陰燃停止”鍵，并記錄續(xù)燃時間和陰燃時間。
•   按動“頭模返回”按鈕使頭�；謴椭疗鹗嘉�，打開燃燒試驗箱前門取下試樣，本次試驗結束。
•   按動“清零”鍵，儀器即恢復到初始狀態(tài)，將下一個口罩試樣帶在金屬頭模上，此時可按照6-11的步驟進行下一次試驗。若不需要下次試驗，請關閉電源，拔下電源插頭，拿出殘渣容器，將燃燒殘渣清理干凈。
•   若要測試口罩帶的阻燃性，則須將口罩戴到金屬頭模上后，松開“頭模定位螺釘”，旋轉頭模使口罩帶向下。按動“頭模始動”按鈕，頭模開始轉動，當頭模剛好位于點火器正上方時，按下“陰燃停止”按鈕，使頭模停止轉動，調(diào)整點火器頭的高度使點火器和頭模低處距離為20±2mm；
•   按照6-11的步驟進行測試。材料試驗時，采用注塑法、壓塑法或用壓塑法制成需要的形狀。若上述方法不可行，則應從材料的代表性樣品中切割得到試樣。制作完成后，用細砂紙將切口各切割面打磨平整光滑，仔細表面的所有粉塵和微粒。試樣尺寸應至少長60mm，寬（夾具內(nèi)側）60mm。厚度值包括：0.1mm±0.02mm，0.2mm±0.02mm，0.4mm±0.05mm，0.75mm±0.10mm， 1.5mm±0.15mm，3.0mm±0. 2mm或6.0mm±0.4mm。
•   成品試驗時，如果可能，試樣應該是一個完整的成品；如果試驗不能在完整的成品上進行，可以：
