免费人成在线观看网爱品网国产精品Www夜色视频,，虐待人妻操久久久911亚洲精品不卡,，白拍偷自拍网亚洲一区在线观看视频,

符合標準：
AATCC 162，16 CFR Part 1610，FZ/T01083-2000

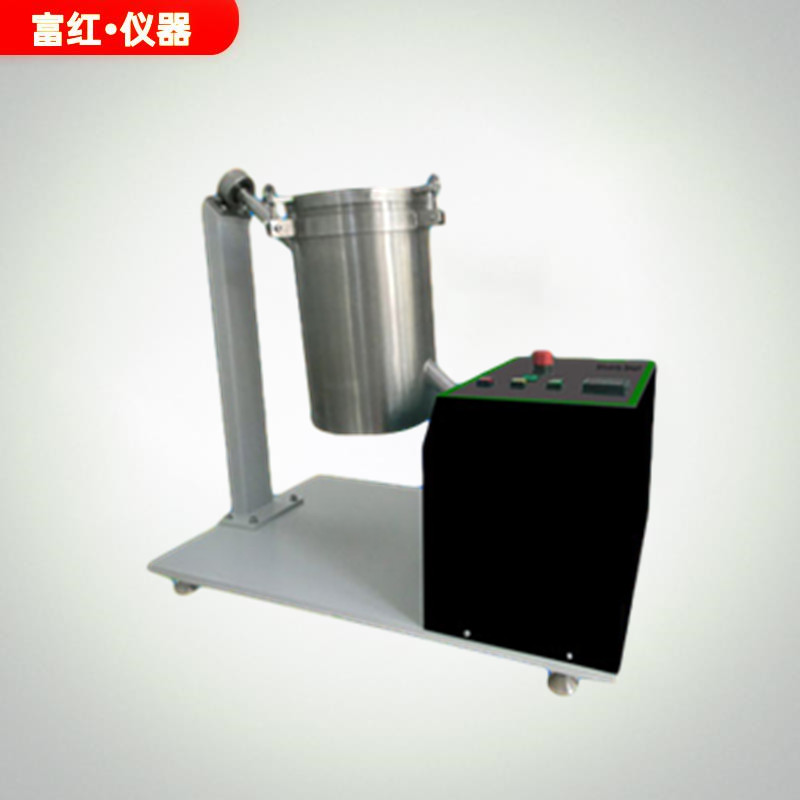

組成結構：
儀器由7650毫升不銹鋼測試箱、支架、配有數字式計時器的多轉速驅動器組成。
技術參數：
1.配有不銹鋼可旋轉式滾筒
2.罐體高度：330mm
3.罐內直徑：220mm
4.轉速：可根據客戶需求自行調節(jié)。
5.儀器的整體長寬高：720×490×620mm
6.配有數字式時間顯示器
7.重量：98kg

1．     工作原理及介紹

a)   本儀器用于測試織物干洗及用氯水洗滌時的色牢度，為燃燒性測試準備試樣；

b)   本儀器結構簡單，主要由主機和洗滌汽缸組成。

c)   主機由機身、馬達、馬達驅動部分、時間控制器等組成；

d)   時間、轉速可調節(jié)；

e)   可使用點動（Jog）功能調節(jié)至缸口朝上。

f)   STM292干洗與洗滌汽缸適用于以下標準（或方法）：

               AATCC 162       16 CFR Part 1610.6

g)   關于織物干洗方法（參考AATCC 162_2008）（見附錄一）

h)   儀器測試標準/方法（見附錄二）

附錄一 關于織物干洗方法（參考AATCC 162_2002）

1、 該處所說的干洗方法是指在一定的環(huán)境下（如一定的溫度、時間、pH值及硬度）將紗線或織物

浸入到稀釋的氯水溶液當中，按照一定的速率搖動。

2、 干洗后的織物擰干后再濾紙吸干，然后進行色牢度評估。

3、 試劑的準備：

     5ppm 氯和100ppm 鹽加入5000mL 蒸餾水或去離子水中,再加入碳酸鈉和乙酸配置成pH值為7.0

的試劑溶液。溶液溫度21℃。
4、 測試樣品：

樣品尺寸約6x6cm�？傊亓� 5.0g±0.25g，包括控制布。如果單個樣品總重量不夠5g，可使用

多層。不同顏色的樣品可以混合在一起，總共組成5.0g的負載。

5、 測試步驟：

    5.1 清潔汽缸：往缸內加入約5000mL去離子水和0.5mL次氯酸鈉（5.25%），蓋上缸蓋，運行約

10分鐘，然后倒掉溶液。缸體的清潔僅在做過其它測試或放置未用超過兩周的情況下才有必要。

    5.2 配置硬度濃縮試劑

        - 稱8.24g無水氯化鈣（CaCl₂）、5.07g六水氯化鎂；

- 加800mL去離子水或蒸餾水到1L的帶刻度量杯中，加入上述氯化鈣和氯化鎂，邊加邊攪拌，然后用水補足1L。這就是“硬度濃縮試劑”，可以保留30天。

5.4 用去離子水或蒸餾水稀釋51mL“硬度濃縮試劑”至5100mL，再加入0.5mL次氯酸鈉。確定實際的Cl的ppm值，并通過滴定調節(jié)到5ppm。

5.5 通過加入碳酸鈉（Na₂CO₃）和乙酸（CH₃COOH）配置成pH值為7.0的試劑溶液。

5.6 加入5000mL 上述5.4所配置的溶液至汽缸中，調節(jié)溶液溫度至21℃。

5.7 將測試樣品和控制布一起放入缸內，運行60分鐘。

5.8 取出樣品和控制布，用軋機將其溶液擠出。再用去離子水或蒸餾水徹底沖洗。然后再擰干，并在室溫下放在漂白的和有吸收能力的紙巾上涼干。

5.9 至此，整個干洗過程結束。

注：如果該樣品是為燃燒測試所準備的，在測試前可能還需要進行水洗，如16 CFR Part 1610。

具體細節(jié)請參考相應的測試標準。

儀器測試標準:
